Що таке BCD та як його виміряти?

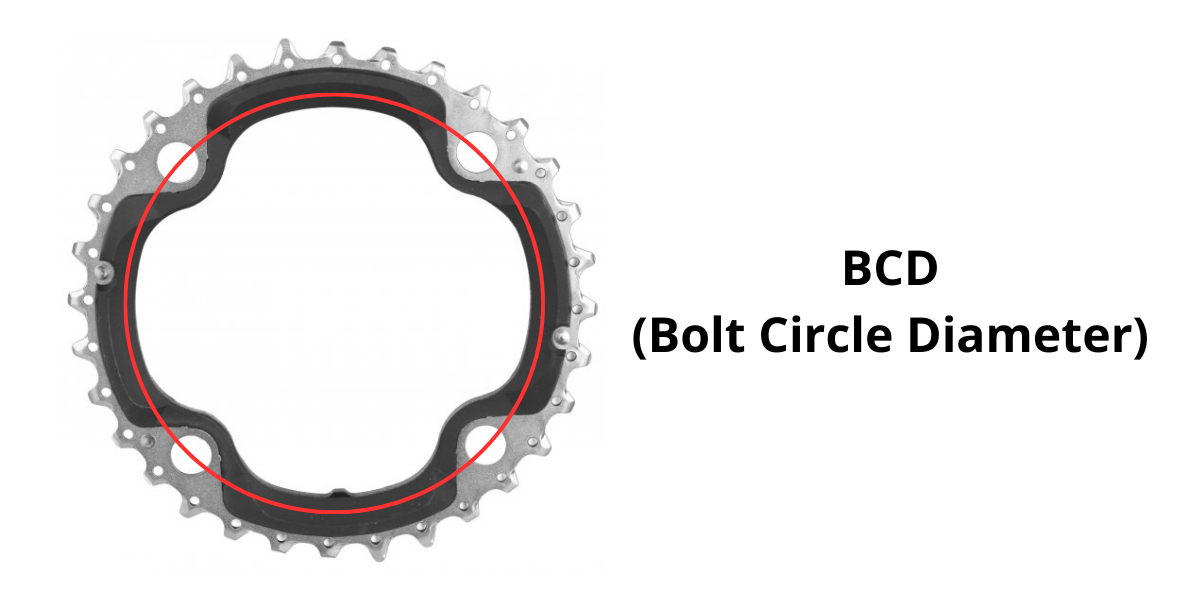

BCD (Bolt Circle Diameter) – це діаметр кола, що проходить скрізь центри отворів кріплень зірок на системі шатунів. Зазвичай, він вимірюється в міліметрах. Цей параметр є вкрай важливим для підбору нових зірок. Це важлива характеристика при виборі або заміні зірки на шатуні — щоб нова зірка підійшла, її BCD має співпадати з BCD шатунів.
Більшість виробників наносять інформацію про BCD прямо на поверхні зірки, щоб підбір був простим та швидшим.

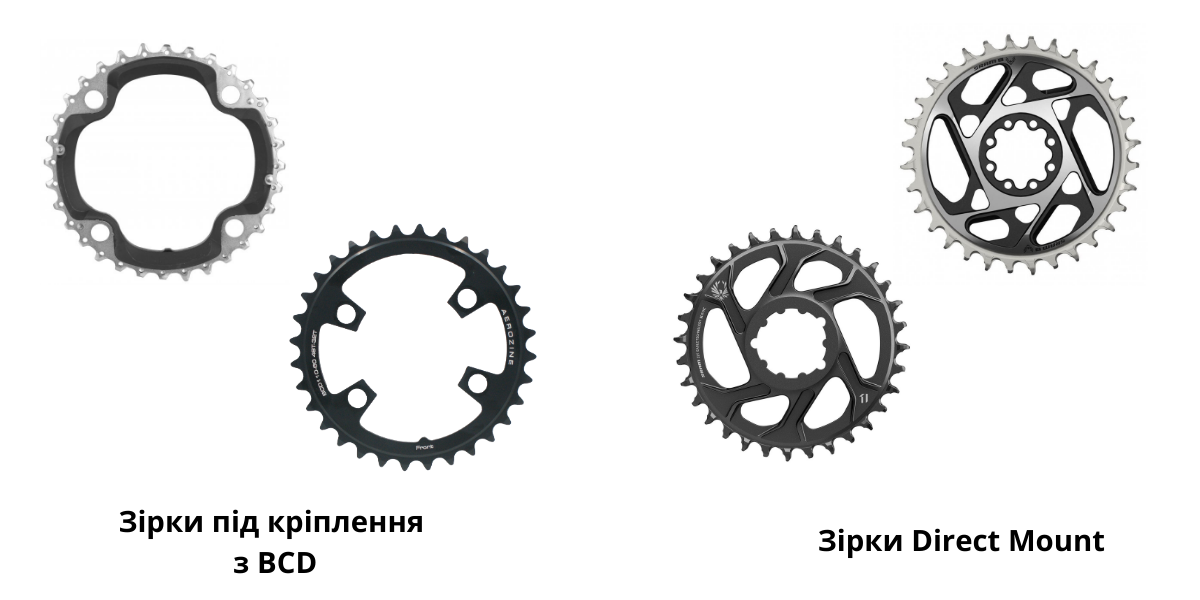

Які типи зірок мають та які не мають параметра BCD?

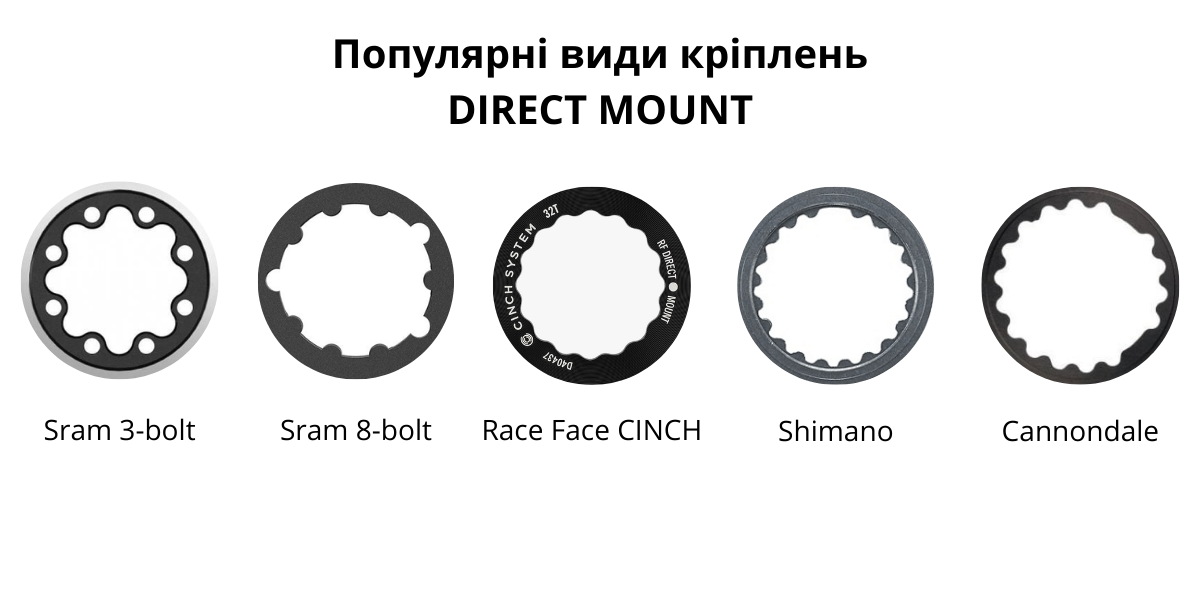

Через свою конструкцію не всі передні зірки мають декілька маленьких отворів для кріплення на шатуни. Натомість в них використовується декілька стандартів DIRECT MOUNT, які дозволяють закріпити зірку напряму. Найчастіше такий спосіб кріплення використовується на шатунах з однією зіркою. Наприклад, SRAMвикористовує власні стандарти 3-bolt та 8-bolt. Shimano та інші виробники також використовують аналогічні способи.
Параметр BCD залишається актуальним на системах з двома зірками, які використовуються на шосейних та гравійних велосипедах. Адже саме на них зірки кріпляться у класичний спосіб за допомогою бонок.
Які бувають стандарти BCD та від чого вони залежать?
Кожен виробник і модель шатунів має свій BCD або декілька сумісних. Наприклад, у гірських байках часто зустрічається 104 мм (на трьохзіркових системах), а в шосейних велосипедах — 110 мм або 130 мм.
Саме тому на розмір BCD впливають такі параметри:
- Кількість болтів: зазвичай це 4 або 5 болтів.
- Призначення трансмісії:
на MTB: часто використовуються компактніші BCD (96, 104 мм), щоб ставити менші зірки (30T, 32T), а у шосе частіше використовують 110 або 130 мм щоб ставити більші зірки (50T, 53T). - Розмір найменшої сумісної зірки: чим менший BCD, тим меншу зірку можна поставити.

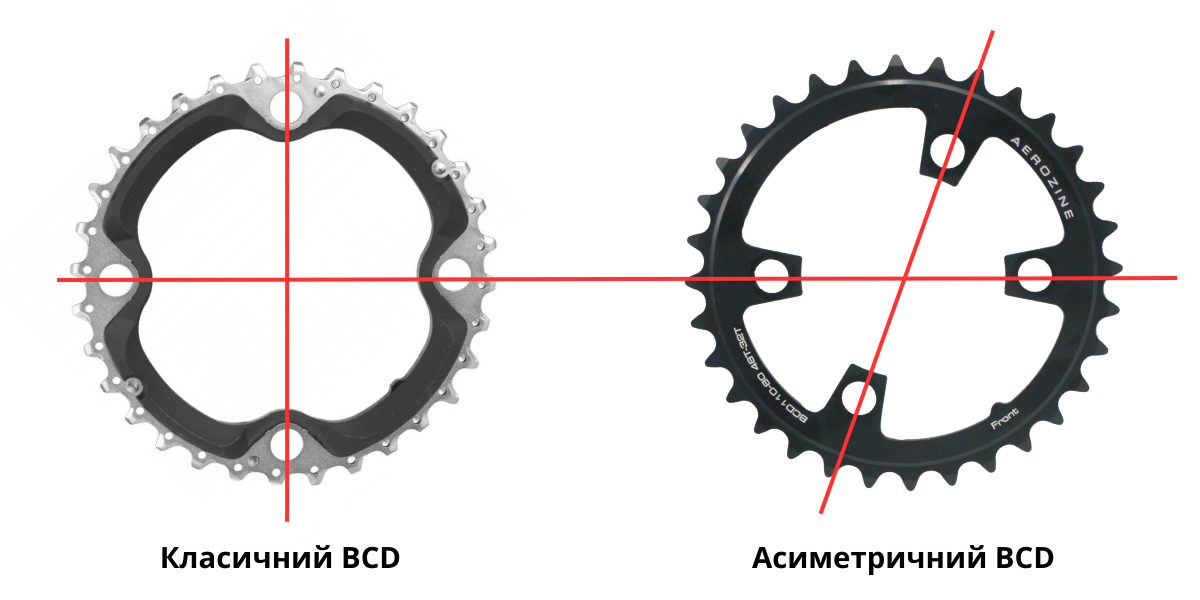

Асиметричний BCD: як відрізнити від класичного?
Асиметричний BCD був розроблений виробниками (зокрема Shimano) для підвищення жорсткості та зниження ваги зірок без втрати міцності, особливо в умовах навантажень у MTB і gravel-сегменті. Також асиметричний BCD дозволив зменшити мінімальний розмір зірки для гірських велосипедів.
В асиметричному варіанті відстань між кожним отвором не є однаковою, як на класичних зірках.
Асиметричні BCD дозволяють ставити зірки 28T або навіть 26T завдяки нестандартному розташуванню болтів та близькості двох з них до центру зірки.
Як визначити потрібний BCD зірки?
Найпростіший спосіб дізнатися BCD – це подивитися на маркування зірки. Зазвичай, на зірках вказується цей параметр. Якщо вам не пощастило, тоді цей параметр можна виміряти самостійно, використавши штангенциркуль або лінійку.

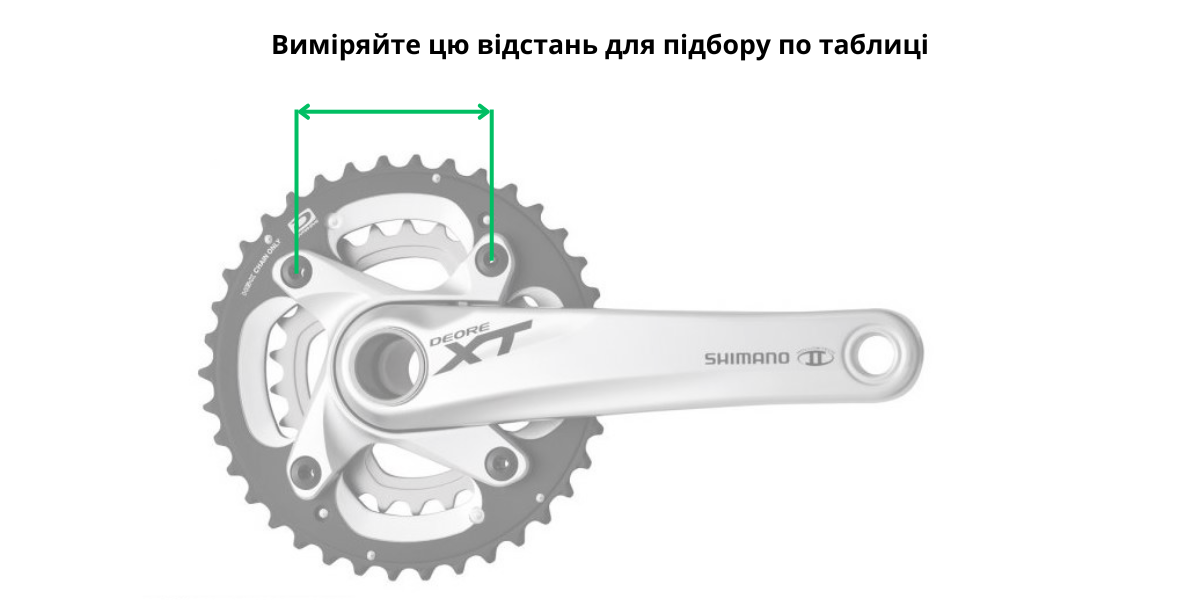

Все, що необхідно – це виміряти відстань між двома сусідніми болтами. Для більшої зручності ми підготували таблицю відповідностей відстані між двома болтами та відповідним BCD.
Таблиця відповідності для зірок на 4 отвори
| BCD | Відстань (мм) |
|---|---|
| 64 мм | 45.3 мм |
| 76 мм – асиметричний | 49.0 мм; 62.4 мм; 53.9 мм |
| 88 мм | 62.2 мм |
| 94 мм | 66.5 мм |
| 96 мм – симетричний | 67.9 мм |
| 96 мм – асиметричний | 55.2 мм; 78.8 мм |
| 102 мм | 72.1 мм |
| 104 мм | 73.5 мм |
| 110 мм Shimano – асиметричний | 63.6 мм; 90.6 мм |
| 120 мм | 84.9 мм |
Таблиця відповідності для зірок на 5 отворів
| BCD | Відстань (мм) |
|---|---|
| 94 мм | 55.2 мм |
| 110 мм | 64.7 мм |
| 130 мм | 76.4 мм |
В каталозі зірок до велосипеда в нашому магазині можна легко вибрати потрібну за BCD, видом зірки та типом кріплення.
Мінімальний розмір зірки для параметра BCD
При підборі зірок слід також враховувати, що для кожного параметра BCD є свій мінімально припустимий розмір зірки. Ця інформація застережить вас від покупки надто маленьких зірок, які точно не підійдуть на велосипед.
| BCD | Мінімальна зірка (T) |
|---|---|
| 130 мм | ~38T |
| 110 мм | ~34T |
| 104 мм | ~30T |
| 96 мм (асим.) | 28T |
| 76 мм (асим.) | 26T |
| 64 мм | 22T |
Чи є сумісними зірки з однаковими значеннями BCD між різними виробниками?
Іноді під час підбору зірок та інших запчастин велосипедисти можуть надавати перевагу іншим виробникам. Комбінування деталей різних виробників – доволі розповсюджена практика. Проте перед цим варто упевнитися, що запчастини є сумісними. Хоча зірки з однаковим значенням BCD (Bolt Circle Diameter) здаються сумісними між різними виробниками, на практиці це не завжди так. Однаковий діаметр кріплення ще не гарантує повну взаємозамінність.
Перед покупкою варто упевнитися, щоб зірки були повністю ідентичними за такими параметрами:
- BCD
- кількість болтів
- товщина зірки
- форма кріплення DIRECT MOUNT
- стандарт зубів (наприклад класичні або T-type від Sram)
- Chainline зірки – зміщення зірки відносно каретки
